H1Z2Z2-K光伏电缆
优势：
低烟无卤材料
排位整齐，易于加工
抗紫外线，耐臭氧
低温韧性
耐高温
使用寿命：在90℃以下超过25年
特性：
导体：镀锡铜，5类导体
绝缘材质/颜色：XLPO，黑色或红色或白色
护套材质/颜色：XLPO，黑色或红色
额定电压（Uo/U）
DC：1500V
测试电压
6500V AC
额定温度
环境温度：-40℃—+90℃
导体最高温度：+120℃
****短路温度：+250℃
最小弯曲半径
单芯：Φ≤12mm ≥4×overall diameter
Φ＞12mm ≥10×overall diameter
多芯：Φ≤12mm ≥4×overall diameter
Φ＞12mm ≥10×overall diameter
测试标准
烟密度测试：透明度≥60% EN50618
冷弯曲测试：-40℃±2℃无裂痕 EN60811-504
|
线缆名称 |
导体截面积 |
导体结构 |
绝缘外径 |
成品外径 |
导体****电阻 (Ω/km) |
|

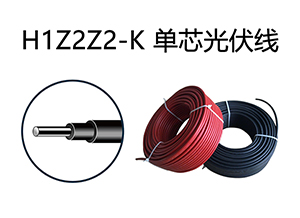

H1Z2Z2-K 单芯 |
1.5 |
30/0.25 |
3.05 |
4.70 |
13.7 |
|
2.5 |
49/0.25 |
3.50 |
5.20 |
8.21 |
|
|
4.0 |
56/0.285 |
3.85 |
5.50 |
5.09 |
|
|
6.0 |
84/0.285 |
4.45 |
6.10 |
3.39 |
|
|
10 |
77/0.40 |
5.50 |
7.20 |
1.95 |
|
|
16 |
126/0.40 |
6.90 |
8.80 |
1.24 |
|
|
25 |
196/0.40 |
8.70 |
10.80 |
0.795 |
|
|
35 |
276/0.40 |
10.00 |
12.40 |
0.565 |
|
线缆名称 |
导体截面积 |
导体结构 |
绝缘外径 |
成品外径 |
导体****电阻 (Ω/km) |
|

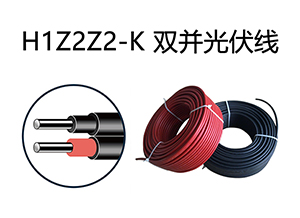

H1Z2Z2-K 双并 |
2*1.5 |
30/0.25 |
3.05 |
4.70*9.60 |
13.7 |
|
2*2.5 |
49/0.25 |
3.50 |
5.20*10.60 |
8.21 |
|
|
2*4.0 |
56/0.285 |
3.85 |
5.50*11.20 |
5.09 |
|
|
2*6.0 |
84/0.285 |
4.45 |
6.10*12.40 |
3.39 |
|
|
2*10 |
77/0.40 |
5.50 |
7.20*14.70 |
1.95 |
|
|
2*16 |
126/0.40 |
6.90 |
8.80*17.90 |
1.24 |
|
|
2*25 |
196/0.40 |
8.70 |
10.80*21.90 |
0.795 |
|
|
2*35 |
276/0.40 |
10.00 |
12.40*25.10 |
0.565 |
